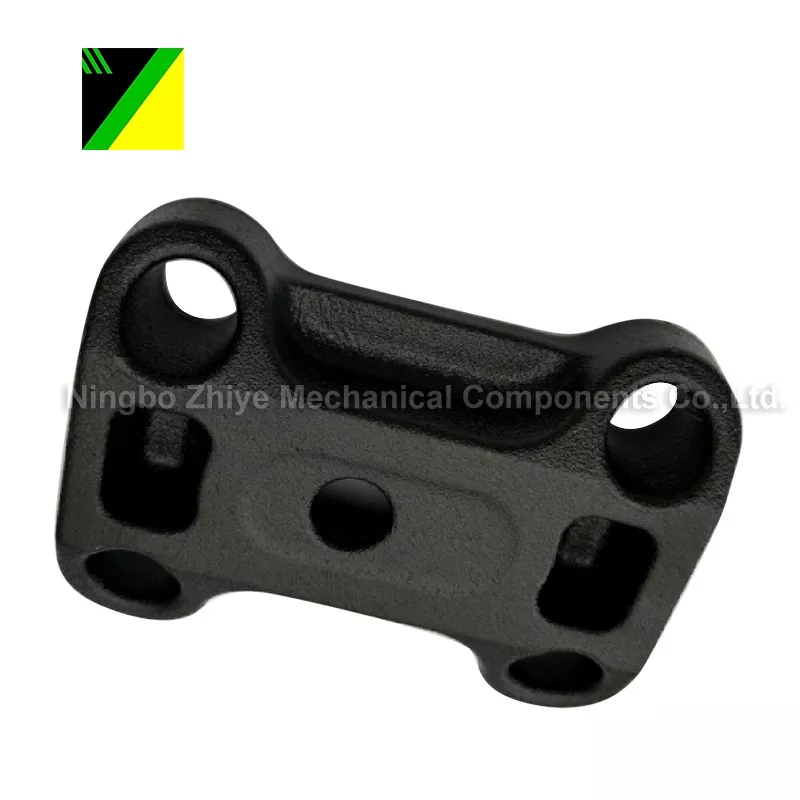

فوم گمشده چدن داکتیل

پایین صفحه ریخته گری سرمایه گذاری

مواد: 70-50-05

فرآیند: ریخته گری فوم از دست رفته

وزن ناخالص: 4.825 کیلوگرم

قالب گیری فوم

زمینه کاربرد: ماشین آلات ساختمانی

درمان سطح: مایع ضد زنگ، پوشش پودر سیاه

محصول نیاز به عملیات حرارتی دارد

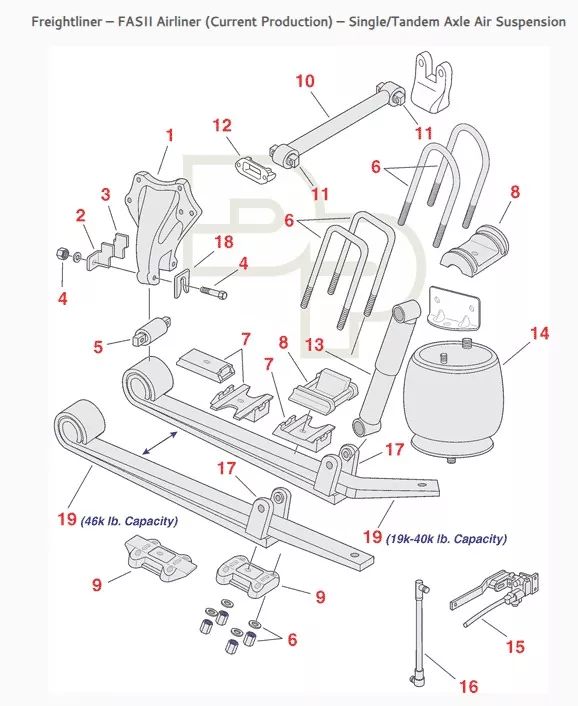

محل کاربرد خاص محصول (به نمای انفجاری 9 مراجعه کنید):

(سیستم تعلیق کامیون باری)

کاربرد محصول: کامیون

کاربردهای ریخته گری الگوی تبخیری (همچنین به عنوان ریخته گری قالب کامل یا ریخته گری فوم گم شده نیز شناخته می شود) عبارتند از:

I. مواد ریخته گری قابل اجرا

ریخته گری فوم گم شده سازگاری گسترده ای با مواد مختلف دارد و تقریباً تمام ریخته گری های فلزی را می پوشاند و به ویژه برای مواد زیر مناسب است:

1. چدن

این پرکاربردترین نوع مواد از جمله چدن خاکستری، چدن شکل پذیر و چدن چکش خوار است.

مزایا: دمای ریخته‌گری چدن (تقریباً 1300-1450 درجه سانتیگراد) با دمای تبخیر الگوی فوم (EPS، STMMA و غیره) سازگاری بالایی دارد و امکان حذف آسان محصولات تبخیر و کاهش عیوب مانند تخلخل و سرباره را فراهم می‌کند.  علاوه بر این، قطعات چدنی اغلب به حفره‌های داخلی پیچیده نیاز دارند (مانند بدنه شیر و بدنه پمپ)، و قابلیت شکل‌دهی نزدیک به شبکه در فرآیند ریخته‌گری فوم از دست رفته، ماشین‌کاری بعدی را کاهش می‌دهد.

محصولات معمولی: بلوک‌های موتور خودرو، سرسیلندر، منیفولدهای اگزوز، تخت‌های ماشین ابزار و دریچه‌های لوله.

2. دسته فولاد ریخته گری

مناسب برای ریخته گری فولاد متوسط ​​و کم کربن و فولاد کم آلیاژ. کنترل دقیق فرآیند برای فولاد کربن بالا و فولاد با آلیاژ بالا مورد نیاز است.

نکات قابل توجه: ریخته گری فولاد شامل دمای ریختن بالا (تقریباً 1500-1650 درجه سانتیگراد) است که به راحتی می تواند منجر به تجزیه حرارتی بیش از حد کف و تولید مقدار زیادی کربن سیاه شود.  بنابراین لازم است نفوذپذیری پوشش و سیستم گیتینگ (مانند استفاده از استخراج فشار منفی) بهینه شود تا از عیوب غنی سازی کربن جلوگیری شود.

محصولات معمولی: وزنه های وزنه برای ماشین آلات ساختمانی، فلنج های برق باد، قطعات مقاوم در برابر سایش برای ماشین آلات معدن.

II. سازه ها و ابعاد ریخته گری قابل اجرا

1. سازه های ریخته گری قابل اجرا

ریخته‌گری‌های پیچیده درونی حفره/کانال: نیازی به هسته‌های شنی نیست (برخلاف ریخته‌گری شن و ماسه سنتی که نیاز به حذف هسته دارد)، و ریخته‌گری را می‌توان مستقیماً با استفاده از یک الگوی فوم شکل داد، مانند بلوک‌های سیلندر موتور با گذرگاه‌های روغن پیچیده، بدنه سوپاپ‌های چند حفره‌ای، و اتصالات لوله با شکل نامنظم.

ریخته‌گری‌های ساختاری نامنظم/نامتقارن: ریخته‌گری شن و ماسه سنتی به دلیل خطوط جداسازی مستعد عدم تراز قالب و فلش است. ریخته‌گری فوم گمشده فاقد خطوط جداکننده است و از دقت شکل مانند توپی‌های توربین بادی و محفظه‌های محور عقب خودرو اطمینان می‌دهد.

معمولاً قطعات کوچک و متوسط: معمولاً با وزن 0.1 تا 50 کیلوگرم (به عنوان مثال، درپوش های انتهایی موتور، قطعات سوپاپ)، با دقت ابعادی به درجات CT7-CT9 و زبری سطح Ra6.3-12.5μm، کاهش ماشینکاری بعدی (ماشینکاری در مقایسه با ماسه سنتی به 3-5 میلی متر می تواند کاهش یابد. ریخته گری).

سازگاری با قطعات بزرگ: قادر به تولید قطعات بزرگ با وزن 100-500 کیلوگرم (به عنوان مثال، تخت های ماشین ابزار، پایه ماشین های مهندسی)، اما به جعبه های ماسه بزرگتر، سیستم های فشار منفی قوی تر، و فرآیندهای قالب گیری فوم پایدارتر (برای جلوگیری از تغییر شکل کف) نیاز دارد. قطعات بسیار بزرگ (بیش از 500 کیلوگرم) به دلیل سختی مونتاژ فوم و دشواری تخلیه محصولات تبخیر در هنگام ریختن کمتر رایج هستند.

III. صنایع کاربردی اصلی

بر اساس مصالح و تناسب ساختاری ذکر شده در بالا، صنایع اصلی کاربرد برای ریخته گری فوم از دست رفته عبارتند از:

صنعت خودرو و قطعات

این بیشترین نسبت (تقریباً 50-40٪) را به خود اختصاص می دهد، که عمدتاً بلوک های موتور، سرسیلندر، منیفولدهای اگزوز، محفظه گیربکس، محفظه محور عقب، درام ترمز و غیره را تولید می کند. این به ویژه برای قطعات پیچیده ساخته شده از آهن انعطاف پذیر و آلیاژهای آلومینیوم مناسب است، که نیازهای قطعات سبک و کم موتور را برآورده می کند.

صنعت ماشین آلات ساختمانی

این شامل تولید وزنه های تعادل، صفحات مسیر، بدنه دریچه های هیدرولیک، بدنه پمپ ها و غیره است که بیشتر از چدن یا فولاد کم آلیاژ ساخته شده اند.  این قطعات اغلب حفره های داخلی پیچیده ای دارند و ریخته گری فوم از دست رفته فرآیند تولید را ساده می کند (بدون نیاز به هسته شنی) و هزینه ها را کاهش می دهد.

صنعت ماشین آلات عمومی

این شامل تخت های ماشین ابزار، اتصالات پمپ و شیر، قطعات کمپرسور و غیره است که به استحکام ریخته گری تضمینی و عملکرد آب بندی نیاز دارد. ویژگی بدون هسته شن و ماسه ریخته گری فوم از دست رفته، عیوب مانند منافذ و آخال های شن ناشی از هسته های ماسه را کاهش می دهد.

ترانزیت ریلی و صنایع بادی

این شامل تولید قطعات بوژی برای قطارها/متروهای پرسرعت (آلیاژ آلومینیوم یا فولاد چدنی) و هاب توربین های بادی (آهن شکل پذیر) می شود. اینها به ریخته گری با اندازه بزرگ و با دقت بالا با خواص مکانیکی پایدار نیاز دارند. ریخته گری فوم از دست رفته می تواند چگالی ریخته گری را از طریق کنترل فشار منفی بهبود بخشد.
